Prefab - Golvvärmefördelare och shuntar i skåp

För enklast möjliga installation beställs Thermotech golvvärmefördelare 2-12 slingor färdigmonterad i skåp. Även vår shunt med integrerad golvvärmefördelare, Integral, och Shunt TMix XS beställs med fördel prefabricerade i skåp,

Prefab - Golvvärmefördelare i skåp

Samliga skåp är tillverkat helt i vitlackerad plåt, har läckageindikering samt robust och stabil konstruktion. Skåpet är anpassat för 95 mm väggregel och finns i två höjder – 550 och 710 mm. Genomföringar är möjligt i botten, i sidan och ovanifrån. Skåpets rörgenomföringar kan enkelt anpassas till olika rördimensioner. Front med ram beställs separat.

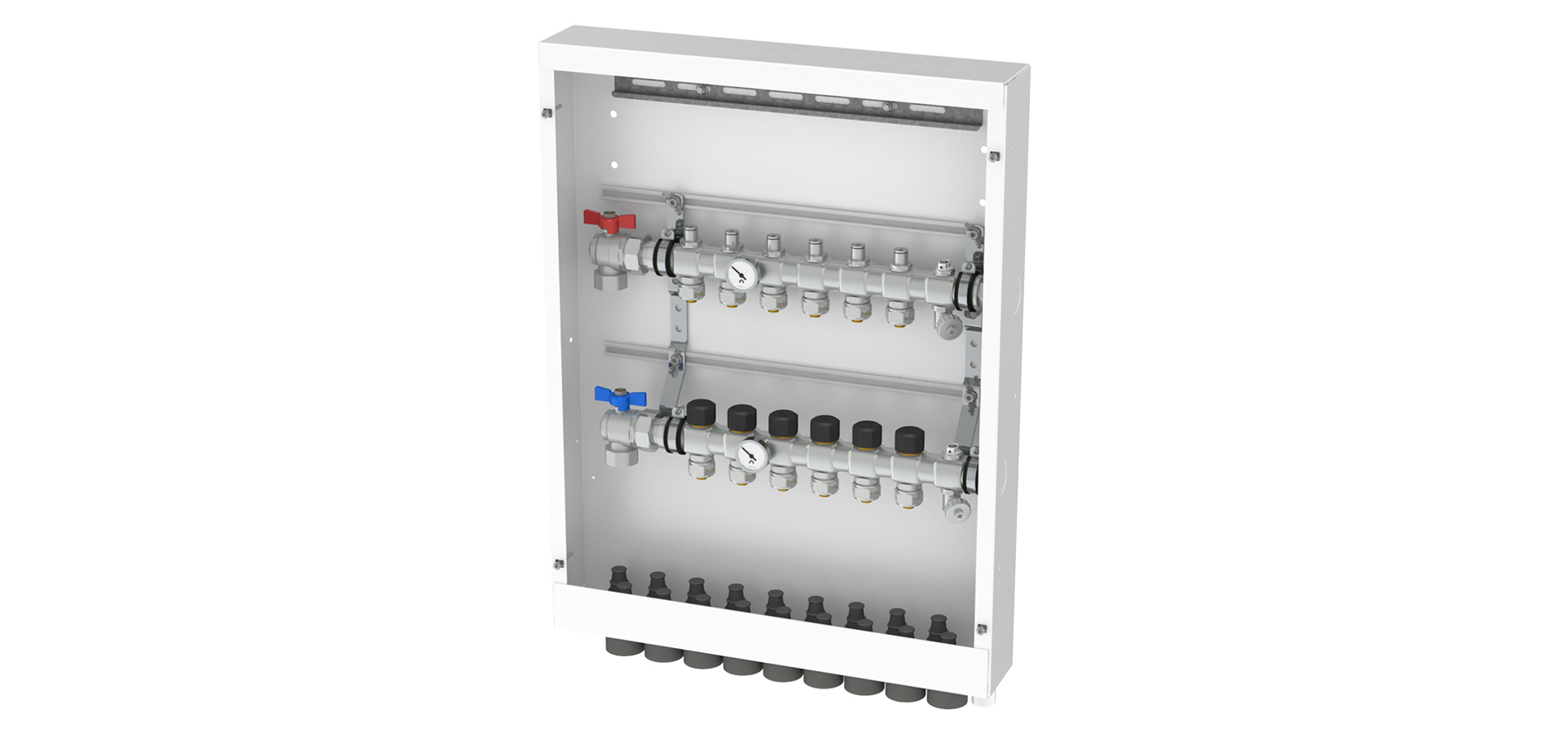

Golvvärmefördelare i skåp

Golvvärmefördelaren i skåp finns i storlekarna 2-12 slingor. Utgångarna är förskjutna för att ge mer plats och har anpassat c/c-mått 50 mm för enkelt montage mot Thermotech shunt TMixM.

Fördelaren levereras med 17 mm klämringskopplingar för ThermoSystem-rör och vinklade kulventiler. Dessa kan bytas ut vid beställning. Integrerade tillopps- och returventiler möjliggör reglering av varje slinga separat.

Reglering beställs separat. Det låga skåpet (höjd 550 mm) rymmer basenhet EC2 (upp till 2 trådbundna termostater) eller basenhet ICR1 (1 trådlös termostat).

Fakta om golvvärmefördelare i skåp

Ingående komponenter

Fördelarskåp
Konsoler
Klämringskopplingar 17 mm
Manuella avluftningsventiler
Påfyllnings- och avtappningsventiler på tillopp och retur
Vinklade kulventiler på tillopp och retur
Termometrar
Märkbrickor
Skyddspåse
Insexnyckel

Artikelnr.
78730-0XX
Golvvärmefördelare 2 - 12 slingor
710 mm högt skåp

78732-0XX
Golvvärmefördelare 1 - 3 slingor
550 mm högt skåp

Mått skåp
För 2-3 slingor
BxHxD: 390 x 550/710 x 95 mm

För 4-6 slingor
BxHxD: 540 x 710 x 95 mm

För 7-9 slingor
BxHxD: 690 x 710 x 95 mm

För 10-12 slingor
BxHxD: 840 x 710 x 95 mm

Primär anslutning: Ri25 c/c 200 mm
Sekundär anslutning: G20 c/c 50 mm
Påfyllning / Avtappning: G20 med lock
Avluftare: Manuellt
Kulventil: Ri25 med löpande mutter
Stav: Rostfritt stål 1.4301
Termometer: Inbyggd i tillopp- och returstavar

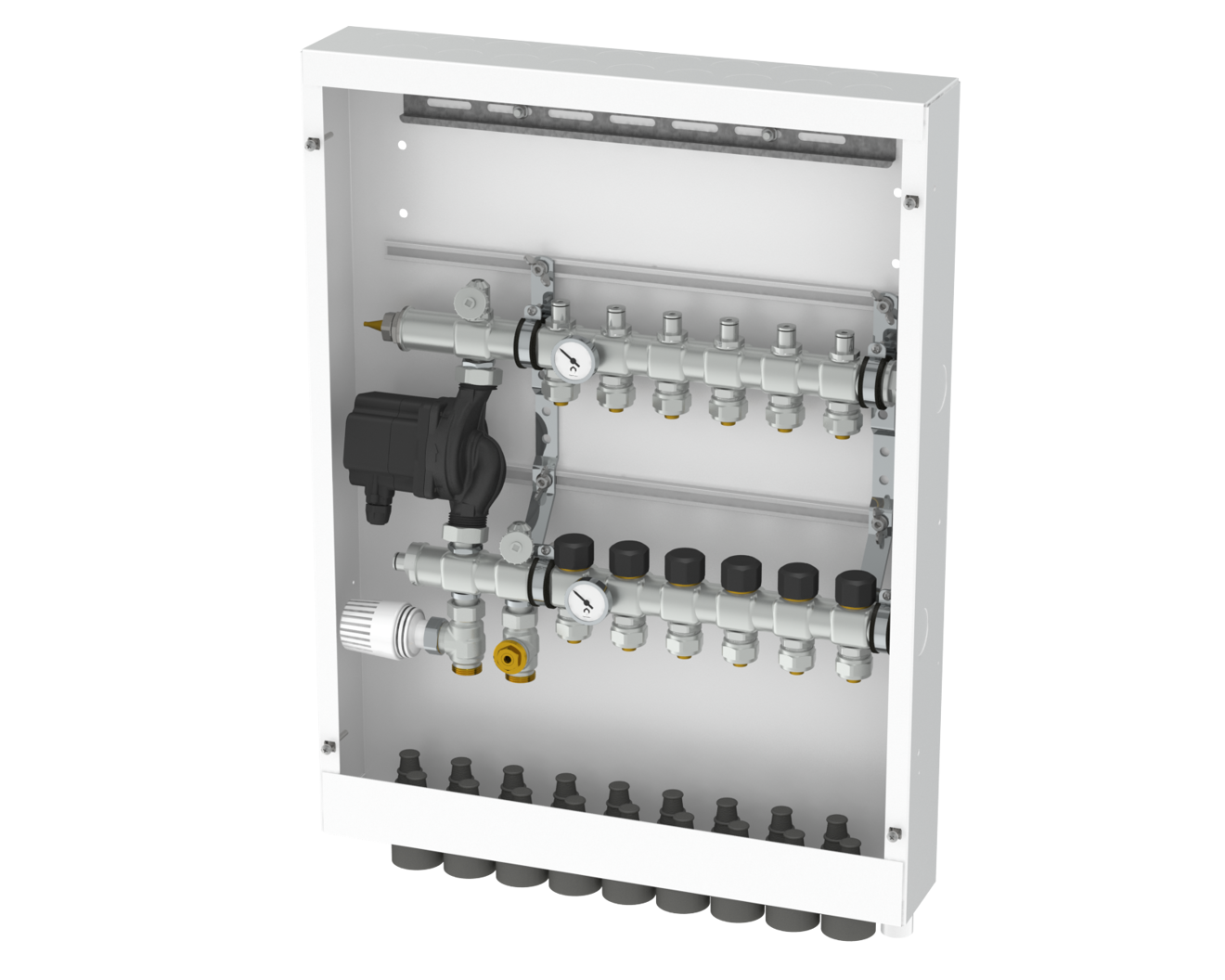

Integral i skåp

Integral i skåp är lämplig för ytor upp till 200 m² vid nyproduktion, renovering eller tillbyggnad där ett kompakt montage önskas och anläggningen har radiatorer på andra ytor. Den går att använda på både 1-och 2-rörssystem.

Integralen i skåp levereras med 17 mm klämringskopplingar för golvvärmerör. Integrerade tillopps- och returventiler möjliggör reglering av varje slinga separat. Självverkande termostat ingår. Det låga skåpet (höjd 550 mm) rymmer basenhet EC2 (upp till 2 trådbundna termostater) eller basenhet ICR1 (1 trådlös termostat).

Fakta om Integral i skåp

INGÅENDE KOMPONENTER

Konsol
Cirkulationspump
Strypventil
Termostatventil och injusteringsventil
Påfyllnings- och avtappningsanslutning
Klämringskopplingar 17 mm
Termometrar
Skyddspåse
Märkbrickor
Dykrör

Artikelnr.
78731-0xx - Integral i skåp
710 mm högt

78733-0xx - Integral i skåp
550 mm högt

Mått skåp
För 1-3 slingor
BxHxD: 390 x 550/710 x 95 mm

För 4-6 slingor
BxHxD: 540 x 710 x 95 mm

För 7-9 slingor
BxHxD: 690 x 710 x 95 mm

För 10-12 slingor
BxHxD: 840 x 710 x 95 mm

Primär anslutning: G20, c/c-mått 50 mm
Sekundär anslutning: G20, c/c-mått 50 mm
Termostatventil: M30 x 1,5
Påfyllning/Avtappning: G20 med lock
Stav: Rostfritt stål 1.4301
Termometer: Inbyggd i tillopp- och returstavar
Pump: Taco ES 15-60 130

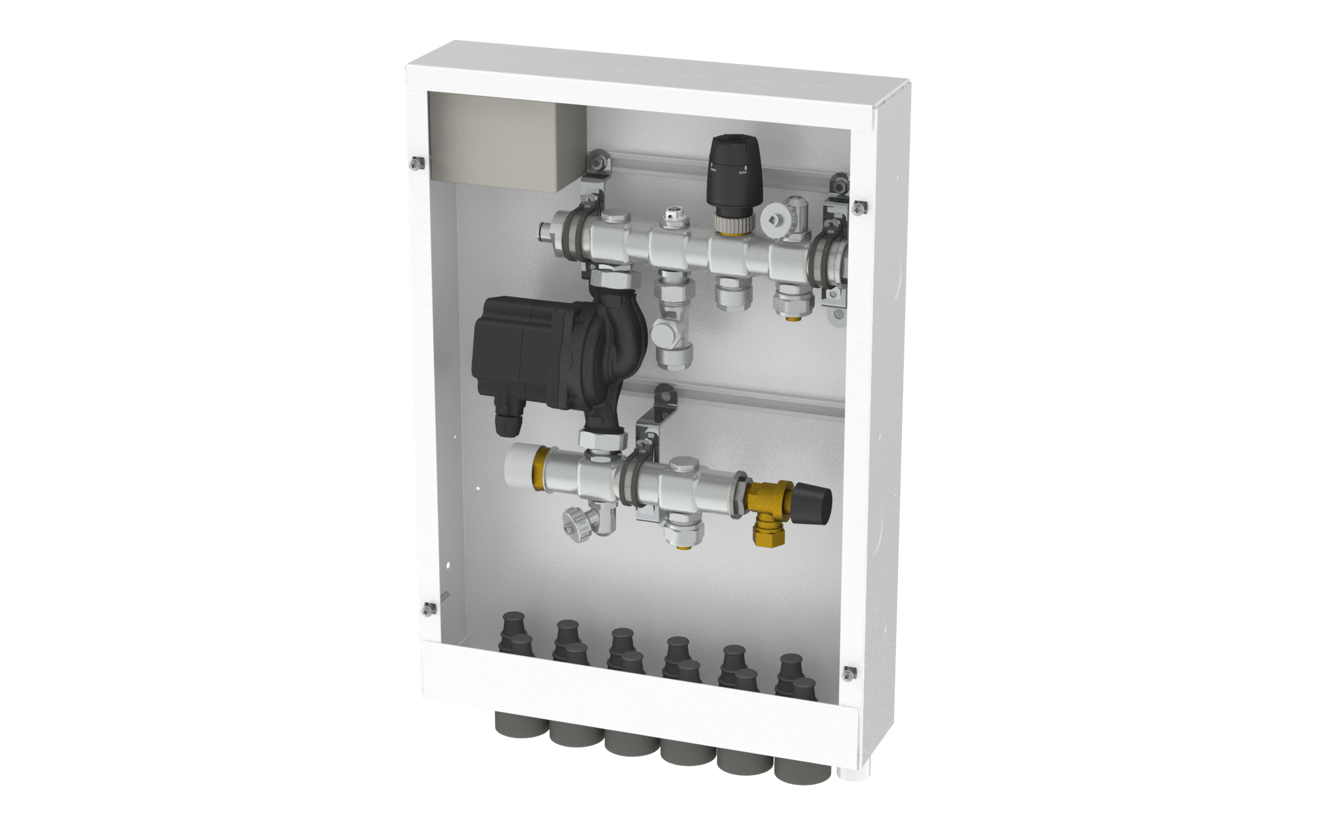

Shunt TMix XS i skåp

Shunt TMix XS i skåp är en kompakt shunt avsedd för golvytor upp till 12 m2 (29W/m2) som t.ex badrum och hall. Shunten kan beställas med eller utan 350W elpatron. Den kan användas på både 1- och 2-rörssystem. Samtliga utgångar ansluts underifrån via skåpets genomföringar.

Beställs shunten med 350W elpatron samt trådlös rumstermostat med sommar- och vinteromkoppling upprätthåller den en komfortabel golvtemperatur på ca 25°C (± 1,5°C) under delar av året när ordinarie värmekälla är avstängd. Elpatronen är avsedd för golvytor med klinker.
