Prefab - Integral i skåp med genomgående matning

Integralen levereras färdigmonterad i skåp med paket för genomgående matning. Den är anpassad för 2-plans och flerplanshus där seriekoppling mellan fördelare önskas. Integralen med genomgående matningar finns från 1 – 9 slingor och klarar ytor upp till 200 kvm. Fördelarskåpet har en robust och stabil konstruktion i plåt och är anpassat för 95 mm väggregel.

Prefab Integral med genomgående matning

Produktens egenskaper

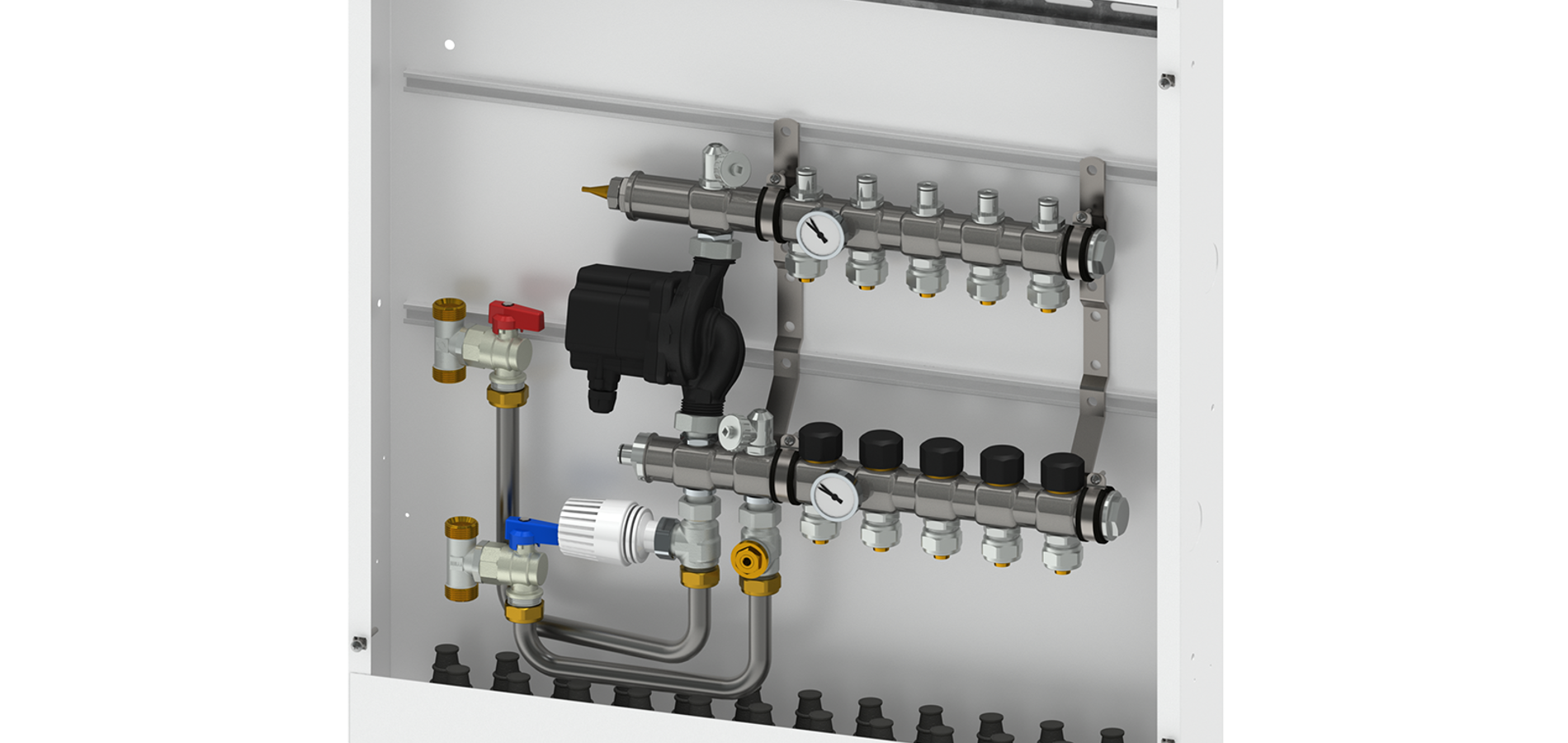

Integral i skåp med genomgående matning och är anpassat för flervåningshus. Integralen levereras färdigmonterad i skåp och kan enkelt anpassas för samtliga rördimensioner. Front med ram beställs separat.

INGÅENDE KOMPONENTER

Fördelarskåp
Konsol
Cirkulationspump
Självverkande termostat
Paket för genomgående matning
Termostatventil, injusteringsventil
Påfyllnings- och avtappningsventiler
Klämringskopplingar 17 mm (medföljer som standard)
Termometrar
Skyddspåse
Märkbrickor

Produktens egenskaper

INGÅENDE KOMPONENTER

Fördelarskåp
Konsol
Cirkulationspump
Självverkande termostat
Paket för genomgående matning
Termostatventil, injusteringsventil
Påfyllnings- och avtappningsventiler
Klämringskopplingar 17 mm (medföljer som standard)
Termometrar
Skyddspåse
Märkbrickor

MÅTT PÅ SKÅP
Artikelnr. 62752
För 1-3 slingor, BxHxD: 540x710x95 mm

Artikelnr. 62753
För 4-6 slingor, BxHxD: 690x710x95 mm

Artikelnr. 62754
För 7-9 slingor, BxHxD: 840x710x95 mm

Vi gillar att skåpet:

Är en kompakt shunt och fördelare färdigmonterad i skåp
Möjliggör genomgående matning i skåp
Ryms i 95 mm väggkonstruktion
Har injusteringsventil
Har avstängningsventil på både tillopp och retur
Har ett flexibelt val av kopplingar för samtliga rördimensioner

Artikelnr: 78735-00X
Antal slingor: 1 - 9 slingor

Reglering:
51910 Självverkande termostat (vatten) - levereras som standard
67001 230 VAC, 3-punkts
67002 24 VAC, 3-punkts
67007 24 VAC, 0-10V
37013 Klima Reglerpaket trådbunden
37014 Klima Reglerpaket trådlös

6275X-1 Front För skåp

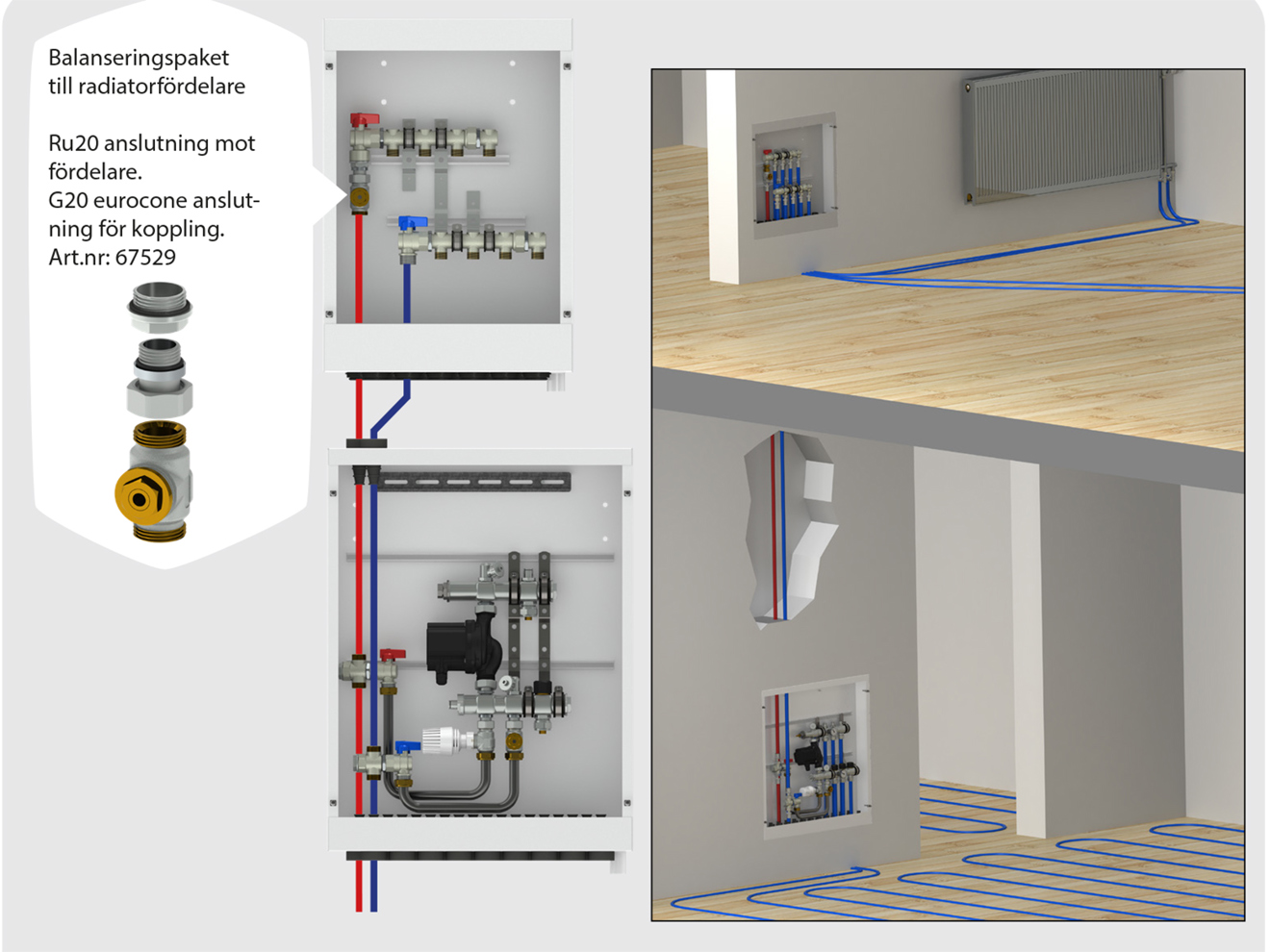

Applikationsexempel: 2-planshus

En typisk värmesystemlösning för småhus är en kombination av golvvärme och radiatorer. Golvvärmen installeras på markplan, oftast som en del i betongplatta, med radiatorer på plan 1.
Thermotech erbjuder en komplett prefabricerad lösning för hus med denna typ av värmesystem.

Alla sammankopplingar föreligger i vattentäta skåp – enligt gällande Säker Vatten-regler.
Flexibelt val av kopplingar för samtliga rördimensioner.
Injusteringsventiler för balansering mellan våningarna samt avstängningsventiler finns i varje skåp.

Vid installation ansluts matningsrör från värmekällan till golvvärmeskåpet på nedre plan och sedan vidare till radiatorskåpet på plan 1.

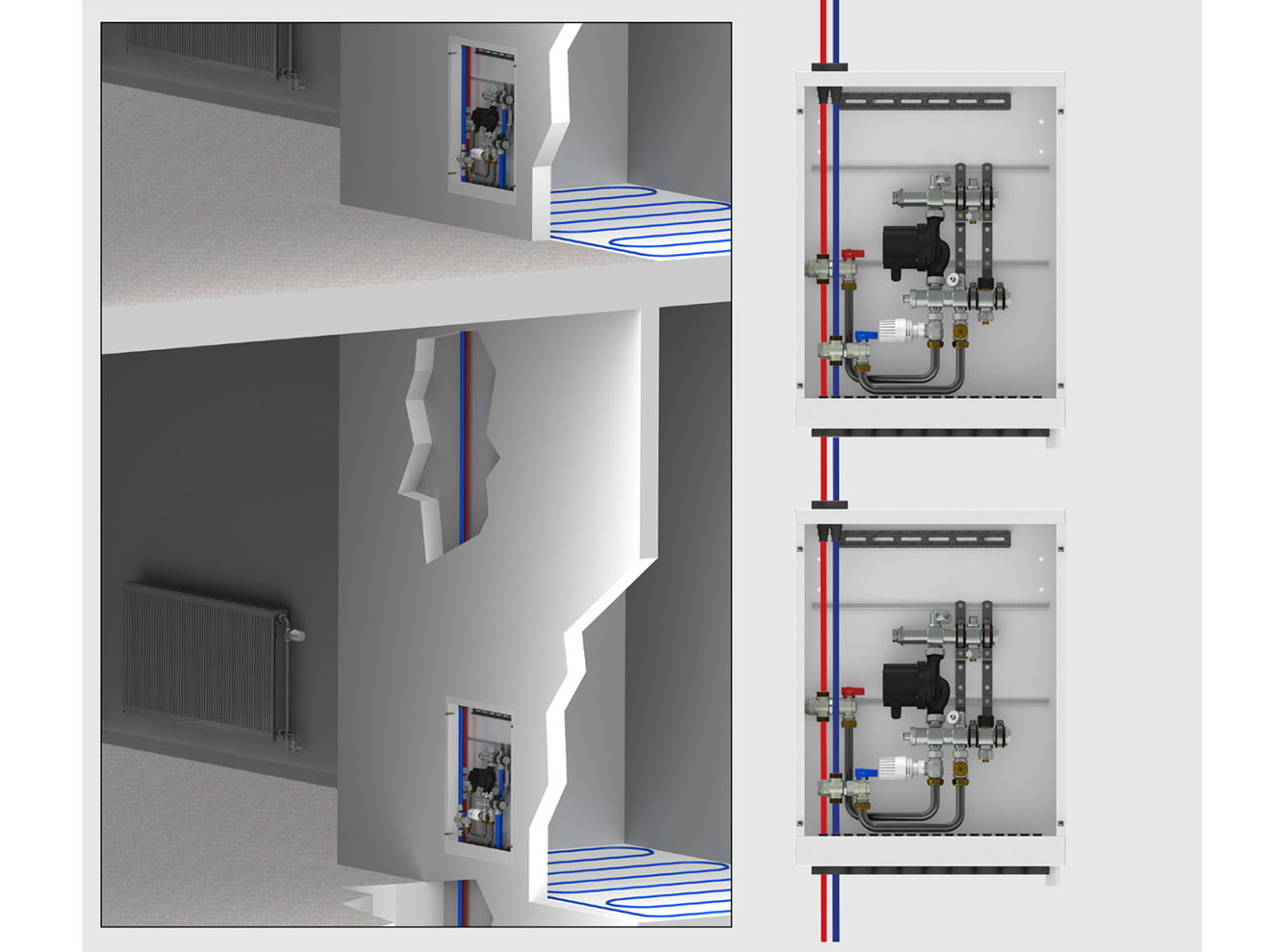

Applikationsexempel: Flervåningshus

Ett alternativ vid installation av golvvärme i flervåningshus är att använda sig av mindre shuntar för varje våning eller lägenhet. Thermotech erbjuder en komplett prefabricerad lösning för flervåningshus där denna lösning används.

Alla sammankopplingar föreligger i vattentäta skåp – enligt gällande Säker Vatten-regler.
Flexibelt val av kopplingar för samtliga rördimensioner.
Injusteringsventiler för balansering mellan våningarna samt avstängningsventiler finns i varje skåp

Vid installation ansluts matningsrör från värmekällan till det lägst placerade golvvärmeskåpet på nedre plan. fortsätt sedan till nästa skåp o.s.v.
