Prefab Kombi

Integral (shunt med integrerad fördelare) och raditorfördelare i skåp anpassat för 2-våningshus där en kombination av golvvärme och radiatorer används.

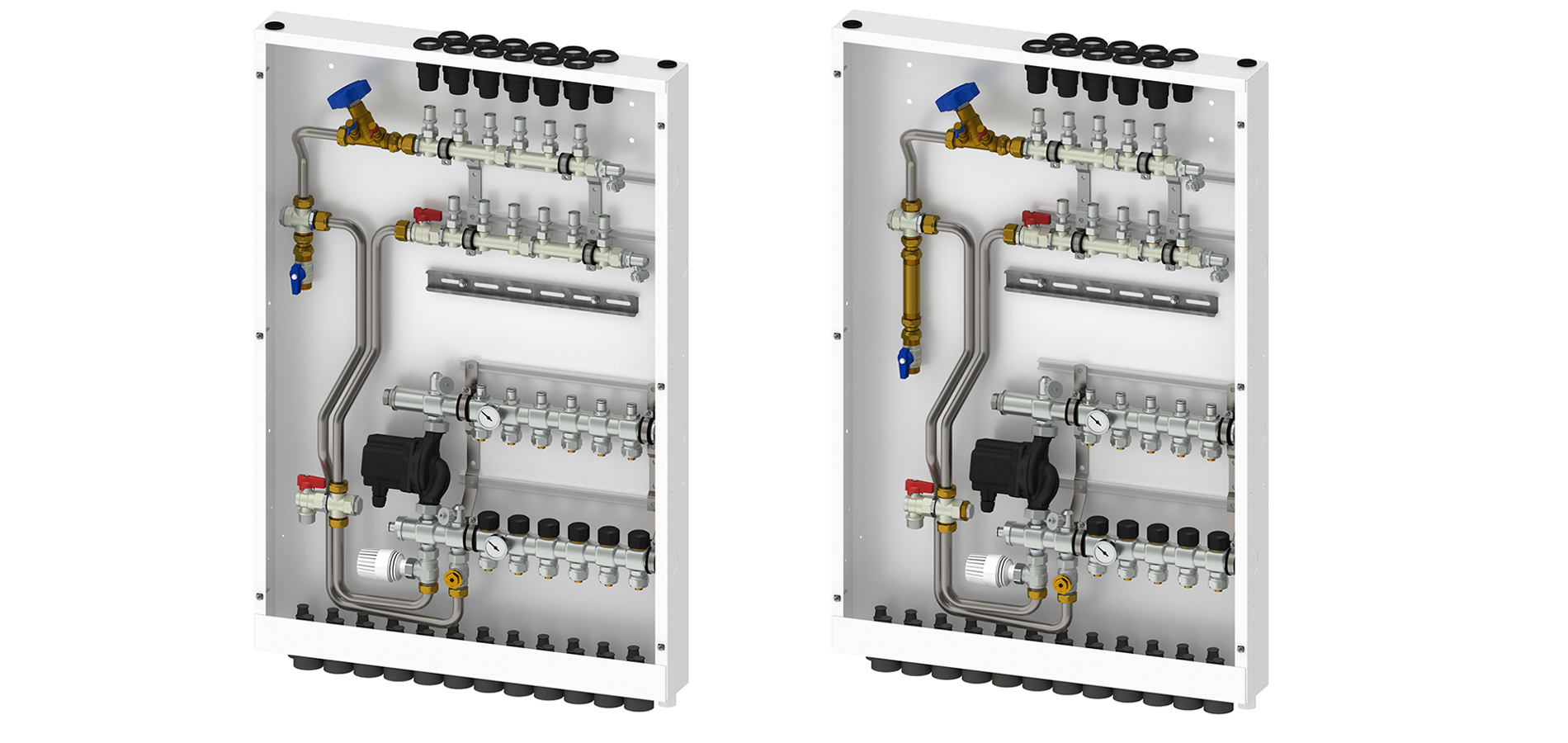

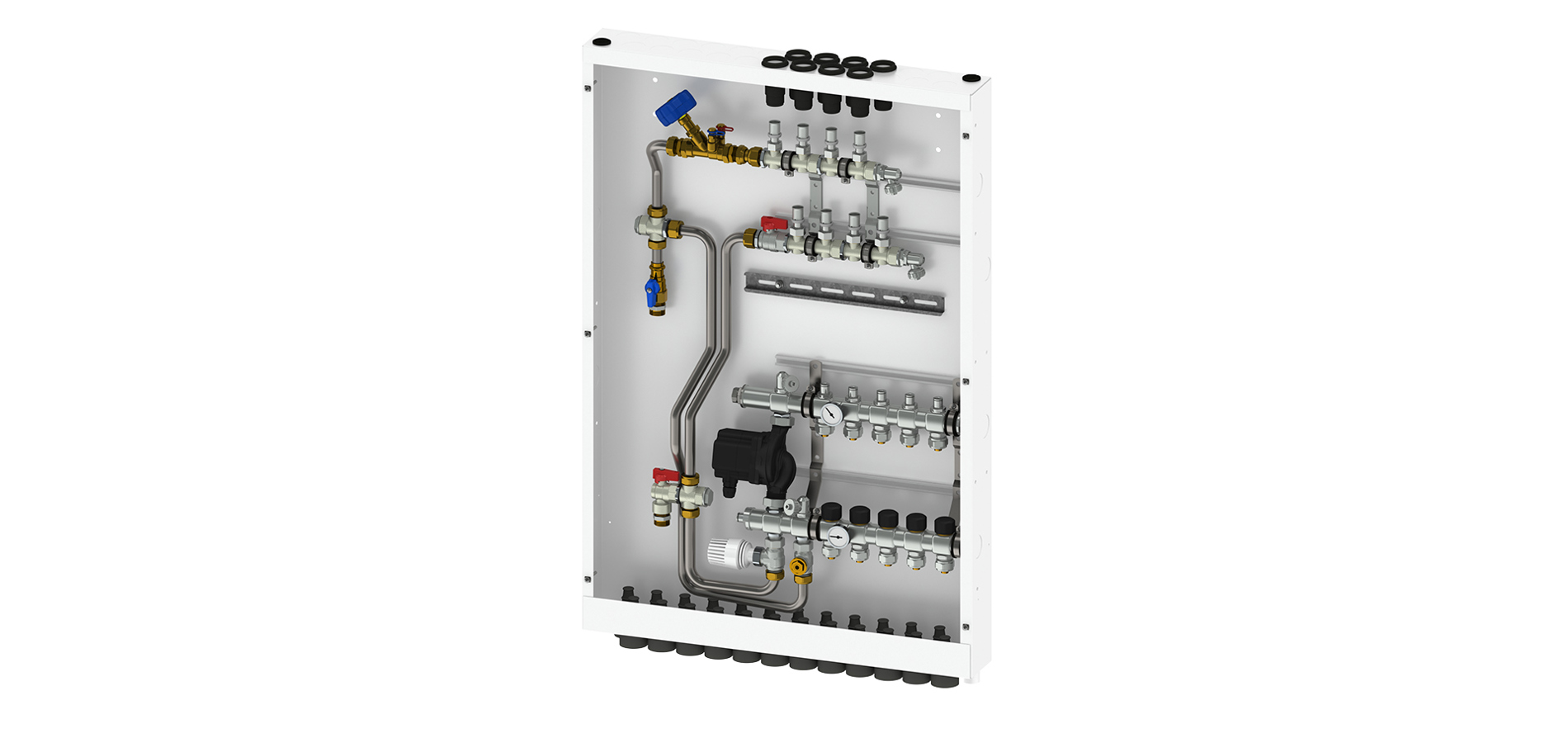

Prefab Kombi - Integral och radiator i skåp

Produktens egenskaper


Produkten levereras färdigmonterad i skåp med 17 mm klämringskopplingar för golvvärme och 16 mm
presskopplingar för radiatorer men kan enkelt anpassas för samtliga rördimensioner.



Man kombinerar skåp med Integral, med eller utan passbit, och fördelarpaket för radiatorer för ett komplett färdigmonterat skåp.



INGÅENDE KOMPONENTER

  • Fördelarskåp, 95 mm djup
  • Integral
  • Termostatventil med självverkande termostat
  • Radiatorfördelare
  • Injusteringsventiler för både Integral och radiatorfördelare (Kvs-värde 2.0 som standard. Kan enkelt anpassas efter systemets flödesbehov)
  • Påfyllnings- och avtappningsventiler
  • Avstängningsventiler
  • Termometrar
  • Skyddspåse
  • Märkbrickor



MÅTT PÅ SKÅP
Artikelnr. 78726-0X0 (exkl. passbit)
För 1-6 slingor, BxHxD: 690x1025x95 mm
För 7-9 slingor, BxHxD: 840x1025x95 mm


Artikelnr. 78726-0X1 (inkl. passbit)
För 1-5 slingor, BxHxD: 690x1025x95 mm
För 6-8 slingor, BxHxD: 840x1025x95 mm

Vi gillar att skåpet:

  • Har färdigmonterad Integral och radiatorfördelare
  • Ryms i 95 mm väggkonstruktion
  • Ger enkel matning till både golvvärme och radiatorer
  • Har injusteringsventiler för både golvvärme och radiatorer
  • Har avstängningsventil på både tillopp och retur
  • Flexibelt kan utrustas med kopplingar för samtliga rördimensioner
  • Ger enkel montering av energimätare

Artikelnr:
78726-0X0 Skåp med Integral (exkl. passbit)
78726-0X1 Skåp med Integral (inkl. passbit)

78727-00X Radiatorfördelarpaket Kombi

Antal slingor: 1 - 9 slingor

62756-1 Front för skåp 690 mm
62755-1 Front för skåp 840 mm

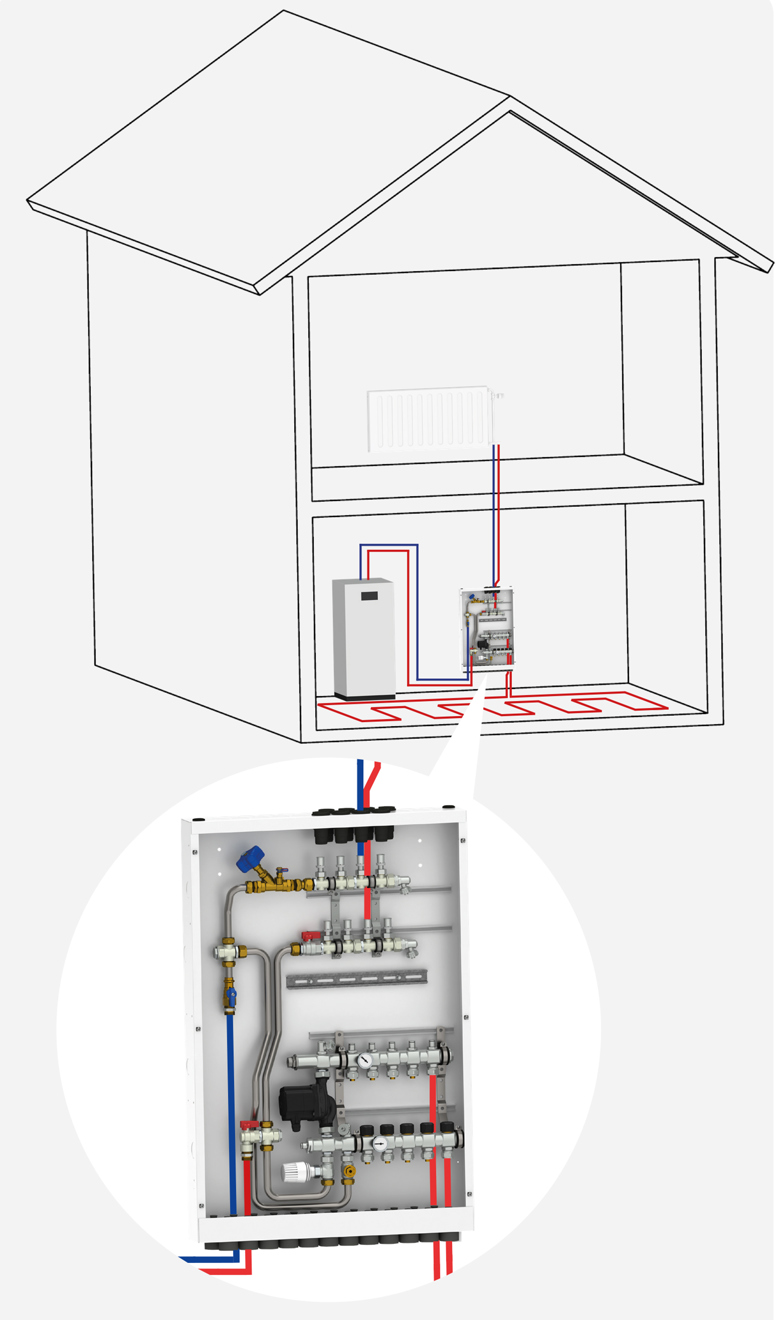

Applikationsexempel: 2-planshus


En typisk värmesystemlösning för småhus är en kombination av golvvärme och radiatorer. Golvvärmen installeras på markplan, oftast som en del i betongplatta, med radiatorer på plan 1. Thermotech erbjuder en komplett prefabricerad lösning för hus med denna typ av värmesystem.



  • Alla sammankopplingar föreligger i ett och samma vattentäta skåp – enligt gällande Säker Vatten-regler.
  • Flexibelt val av kopplingar för samtliga rördimensioner.
  • Injusteringsventiler för balansering mellan våningarna samt avstängningsventiler finns i skåpet.



Vid installation ansluts matningsrör från värmekällan till golvvärmeskåpet på nedre plan. Där kopplas sedan både radiatorslingor och golvvärmeslingor i samma skåp. Skåpet kan även beställas förberett med passbit och mätpunkter för en enkel installation av energimätare.







 Vid behov kan Prefab anpassas. Kontakta ditt Thermotech Center för att förändra grundstrukturen.



INTRESSERAD AV PREFAB

Vi kan berätta mer

Kontakta ditt närmaste Thermotech Center om du vill beställa eller veta mer om Thermotech Prefab.
