Lågbyggande golvvärme

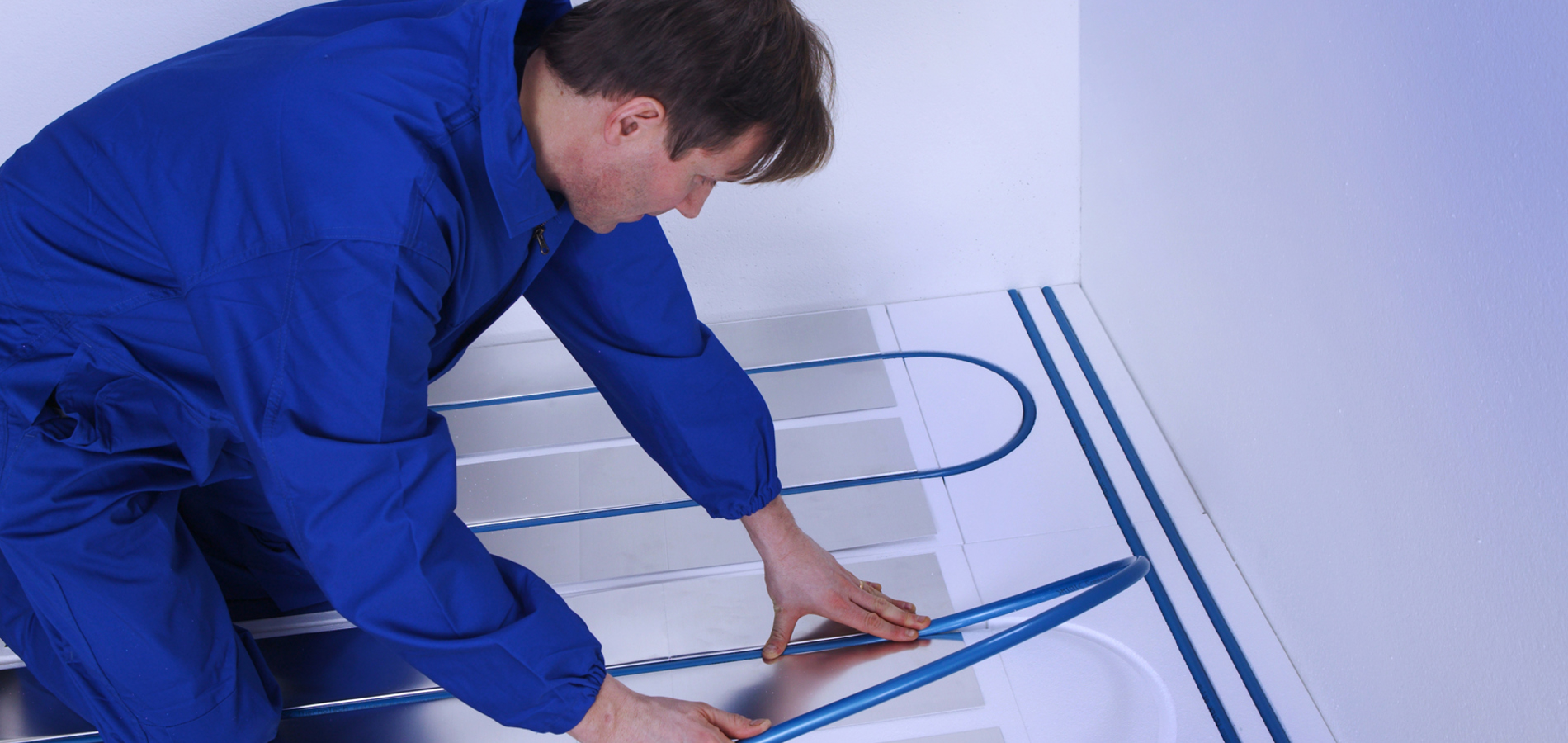

När du ska renovera och installera vattenburen golvvärme på ett befintligt underlag kan du använda ett lågbyggande system för att behålla så mycket takhöjd som möjligt. Thermotech erbjuder lågbyggande golvvärmesystem både för ingjutning och så kallad flytande förläggning, isolerande cellplastskivor med värmespridande aluminiumplåt.

Bygghöjden beror på underlag och golvbeläggning. Vi rekommenderar att man alltid säkerställer tillräckligt isolering utifrån rådande förutsättningar.

Thermotechs lågbyggande förläggningssätt:
Flytande golv 12:  13 mm plus övergolv
Flytande golv 18:  18 mm plus övergolv
Ingjutning med 8 eller 12 mm rör.

Vid ingjutning är minsta tjocklek på betongen eller avjämningsmassan ovan rörhjässan 1/10 del av c/c-måttet mellan rören. Exempel: vid förläggning c/c 300 måste tjockleken på ingjutningen vara minst 30 mm. Ingjutning kan som lägst vara 21 mm tunn (plus övergolv). Denna rekommendation tar dock inte hänsyn till konstruktionens hållfasthet utan det måste kontrolleras för varje enskilt fall.

Om golvvärmen gjuts in i avjämningsmassa ovanpå spånskivor som ligger på träbjälklag måste avjämningsmassans tjocklek vara minst 15 mm ovan rörhjässan.

I foldern "Golvkonstruktioner med golvärme" och i monteringsanvisningen för respektive förläggningssystem hittar du mer information om konstruktioner vid olika förläggningssätt.

Är du osäker kontakta alltid en installatör för bedömning och råd innan du börjar. Via din rörinstallatör hjälper Thermotech dig sedan med förslag på en skräddarsydd lösning.

Frågor & Svar – Lågbyggande golvvärme

Vad menas med lågbyggande golvvärme?
Lågbyggande golvvärme är golvvärmesystem med låg bygg- eller överbyggnadshöjd — från 9 mm. Det är ett alternativ som passar särskilt bra vid renovering när man vill bevara så mycket takhöjd som möjligt.

Vilka förläggningssystem finns för lågbyggande golvvärme?
Det finns både ingjutna och flytande förläggningssystem:
• Flytande golv 12 (13 mm + övergolv)
• Flytande golv 18 (18 mm + övergolv)
• Ingjutning med 8 mm eller 12 mm golvvärmerör

Hur tunn kan ingjutningen vara?
Vid ingjutning ska betong eller avjämningsmassa vara minst 1/10 av c/c-avståndet ovan rörhjässan. Det går att nå en total bygghöjd från cirka 21 mm plus övergolv.

Vad gäller vid installation ovan träbjälklag?
Om rören gjuts in i avjämningsmassa ovanpå spånskivor som ligger på träbjälklag ska avjämningsmassan vara minst 15 mm ovan rörhjässan.

Hur väljer man rätt förläggningssystem?
Valet beror på bygghöjd, underlag och konstruktionsförutsättningar. Om något är oklart bör en installatör bedöma projektets förutsättningar.

Var hittar jag mer information om golvkonstruktioner?
Det finns ytterligare fördjupning i dokumentet “Golvkonstruktioner med golvvärme” samt i respektive systems monteringsanvisning.

Passar lågbyggande golvvärme vid renovering?
Ja, system med låg bygghöjd är särskilt lämpade för renovering och eftermontering där man vill minska påverkan på den totala höjden.

Felsökning – vanliga frågor

Vad gör jag om konstruktionen har för tunn isolering?
Isoleringsförutsättningarna behöver kontrolleras innan installation. Om isoleringen är osäker eller otillräcklig bör en installatör kontaktas för att bedöma lämpliga åtgärder.

Vad gör jag om tillgänglig bygghöjd är lägre än systemets krav?
Lågbyggande system har bygghöjder från 9 mm. Om höjden inte räcker behöver konstruktionen justeras eller ett annat system väljas. En installatör kan bedöma alternativen.

Hur gör jag om jag är osäker på om jag ska välja ingjutning eller flytande förläggning?
Valet styrs av underlag, bygghöjd och konstruktion. Vid osäkerhet kan en installatör hjälpa till att avgöra vad som fungerar bäst.

Vad gör jag om avjämningsmassan riskerar att bli för tunn över rören?
Vid ingjutning krävs minst 1/10 av c/c-avståndet som överbyggnad, eller minst 15 mm över rörhjässan på träbjälklag. Om detta inte kan säkerställas behövs en annan lösning.

Vad gör jag om trägolvet eller träbjälklaget inte klarar belastningen?
Träkonstruktioner har särskilda krav vid ingjutning. Om bjälklaget eller golvet inte klarar belastningen bör en installatör bedöma vilken lösning som är möjlig.
