Golvkonstruktioner med golvvärme

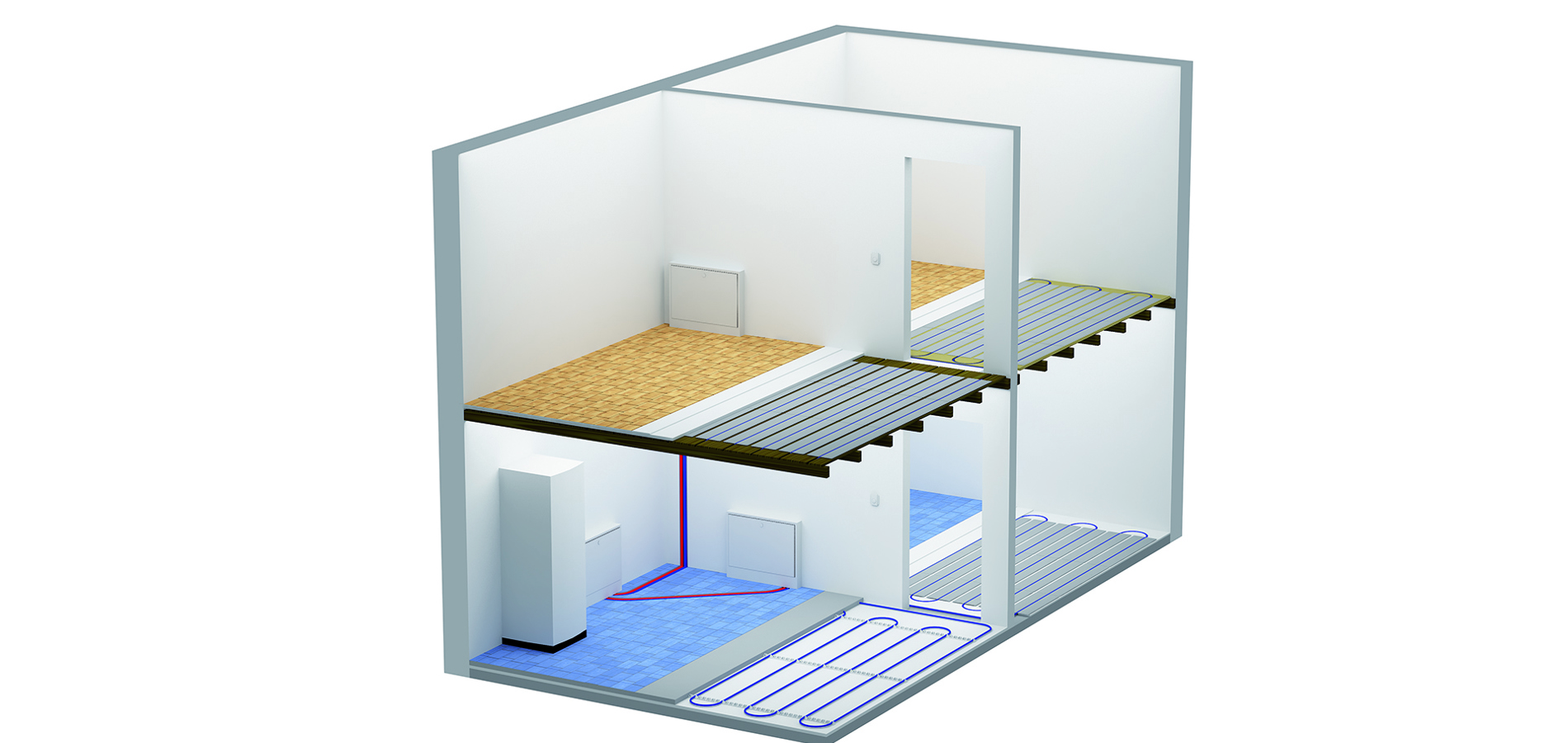

Förläggning av vattenburen golvvärme

Nedan finns en översikt över vilka förläggningssystem som i normala fall passar bäst vid olika förutsättningar.  Vid renovering rekommenderar vi alltid att rådgöra med en installatör som kan göra en bedömning av vilket system som bör användas utifrån förutsättningarna på plats.

I Thermotechs folder  Golvkonstruktioner med golvvärme finns utförlig information om vilka skikt som rekommenderas mellan golvvärmesystemet och det färdiga golvet vid olika system och golvtyper.

INGJUTNING

Thermotechs förläggningssystem för ingjutning innebär att golvvärmerör gjuts in i betong eller avjämningsmassa. Rören fixeras med skenor, rörhållare eller buntband innan gjutning. Innan installation av rör i betong måste grunden eller bjälklaget vara tillräckligt isoleras med cellplast eller annan lämplig isolering. Systemanvisning för Ingjutning

Golv ovan ingjutning

Ingjutning fungerar bra med alla golvtyper, men tänk på att skikten som krävs mellan golvvärmesystem och färdigt golv kan variera. För detaljerade instruktioner se Golvkonstruktioner med golvvärme

• Trägolv
  Tjockleken på trägolvet skall inte överstiga 25 mm


• Keramisk golvbeläggning i både torra utrymmen och våtrum


• Plastmatta i både torra utrymmen och våtrum

TRÄSYSTEM

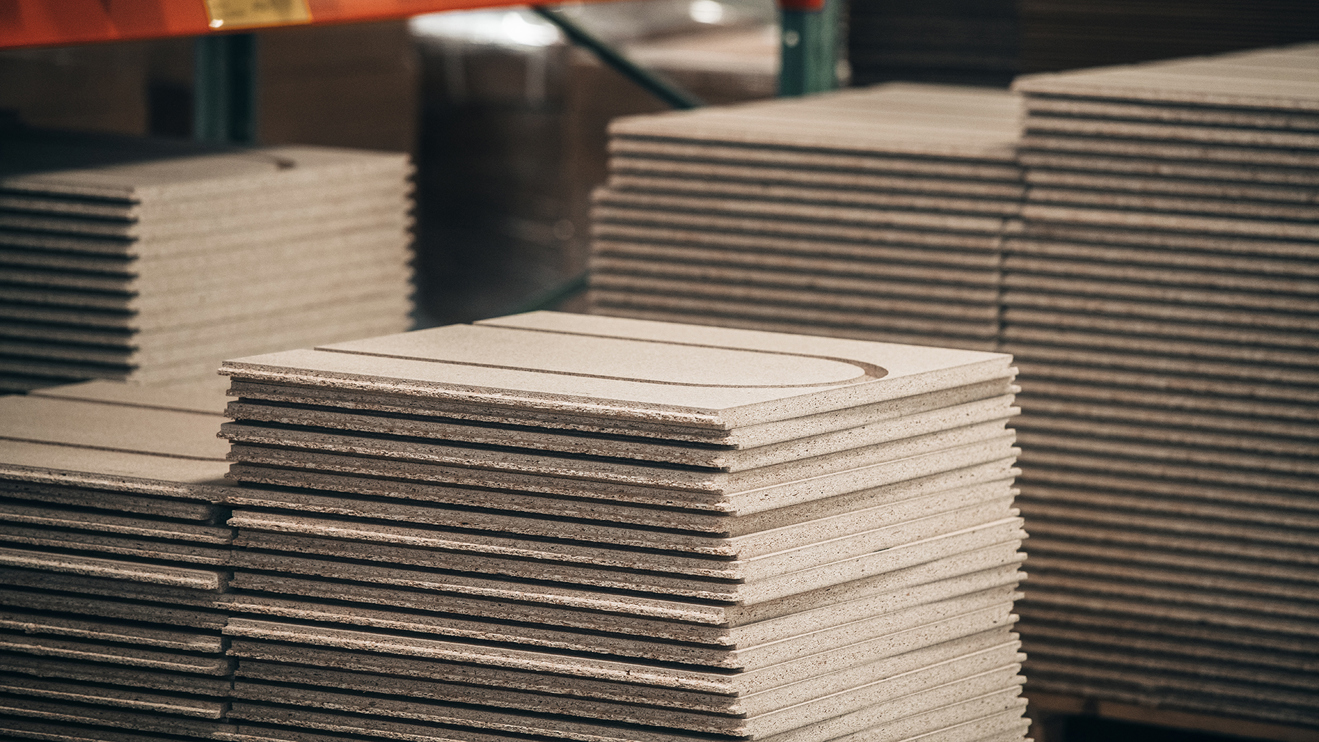

Thermotechs träsystem är ett bärande system för förläggning på golvbjälkar. Det består av 22 mm spårade golvspånskivor, värmespridande golvvärmeplåtar i aluminium samt golvvärmerör. Spårskivorna ersätter normalt det befintliga undergolvet. Thermotechs system för träbjälklag finns i tre olika utföranden, c/c 300, c/c 200 och c/c 150 mm. Systemanvisning för Träsystem.

När trägolv ska läggas hänvisar vi också till Golvbranschens (GBR) skrift Trägolv på golvvärme för anvisningar.

Golv ovan Träsystem

Träsystem fungerar bra med alla golvtyper, men tänk på att skikten som krävs mellan golvvärmesystem och färdigt golv kan variera. För detaljerade instruktioner se Golvkonstruktioner med golvvärme

• Trägolv
  Rekommendationen är att trägolvet ska vara mellan 13-25 mm. Vid tunnare trägolv kan ett skikt av spånskivor läggas under trägolvet.


• Keramisk golvbeläggning i både torra utrymmen och våtrum
  Kräver även en formstabil skiva, så som golvgipsskiva minst 13 mm eller motsvarande, som limmas och skruvas fast i den spårade spånskivan. I våtrum krävs avjämningsmassa för att erhålla golvfall samt som underlag för tätskiktet.


• Plastmatta i både torra utrymmen och våtrum
  I våtrum krävs även en formstabil så som golvgipsskiva minst 13 mm eller motsvarande, som limmas och skruvas fast i den spårade spånskivan. I våtrum krävs avjämningsmassa för att erhålla golvfall samt som underlag för tätskiktet.

I vissa fall kan konstruktionen med spårat träsystem i kombination med en formstabil skiva upplevas komplicerad och tidskrävande och det kan då vara en fördel att använda släta spånskivor och avjämningsmassa.

• Keramisk golvbeläggning i både torra utrymmen och våtutrymmen med släta spånskivor och avjämningsmassa.


• Plastmatta i våtutrymmen med släta spånskivor och avjämningsmassa.

Här används fiberförstärkt avjämningsmassa och armeringsnät. Tjockleken på avjämningsmassan skall vara minst 15 mm ovan högst belägna rörhjässa. Tjockleken på hela konstruktionen får inte vara mindre än 1/10 av rörens c/c-mått.

FLYTANDE GOLV 12 OCH 18

Thermotechs system för förläggning på bärande golv, så kallat Flytande golv, finns i flera olika tjocklekar beroende på förutsättningar och behov av isolering.

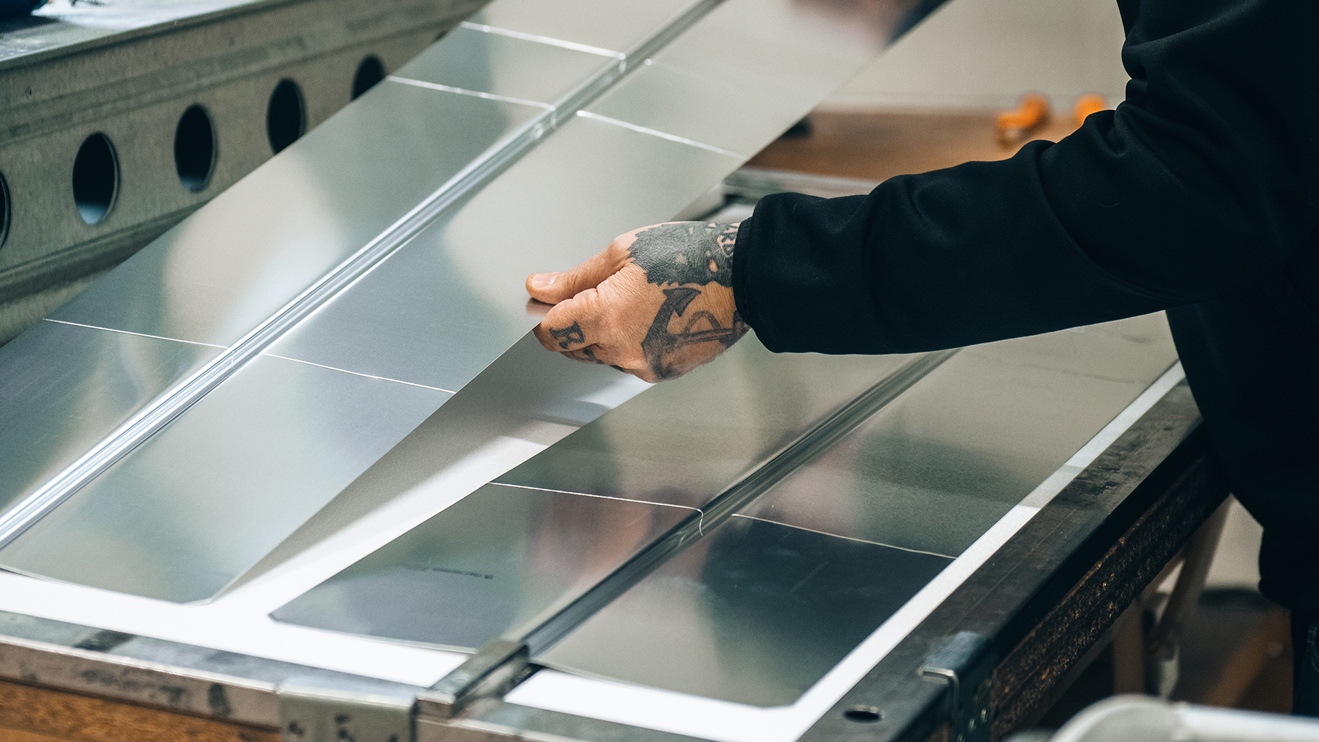

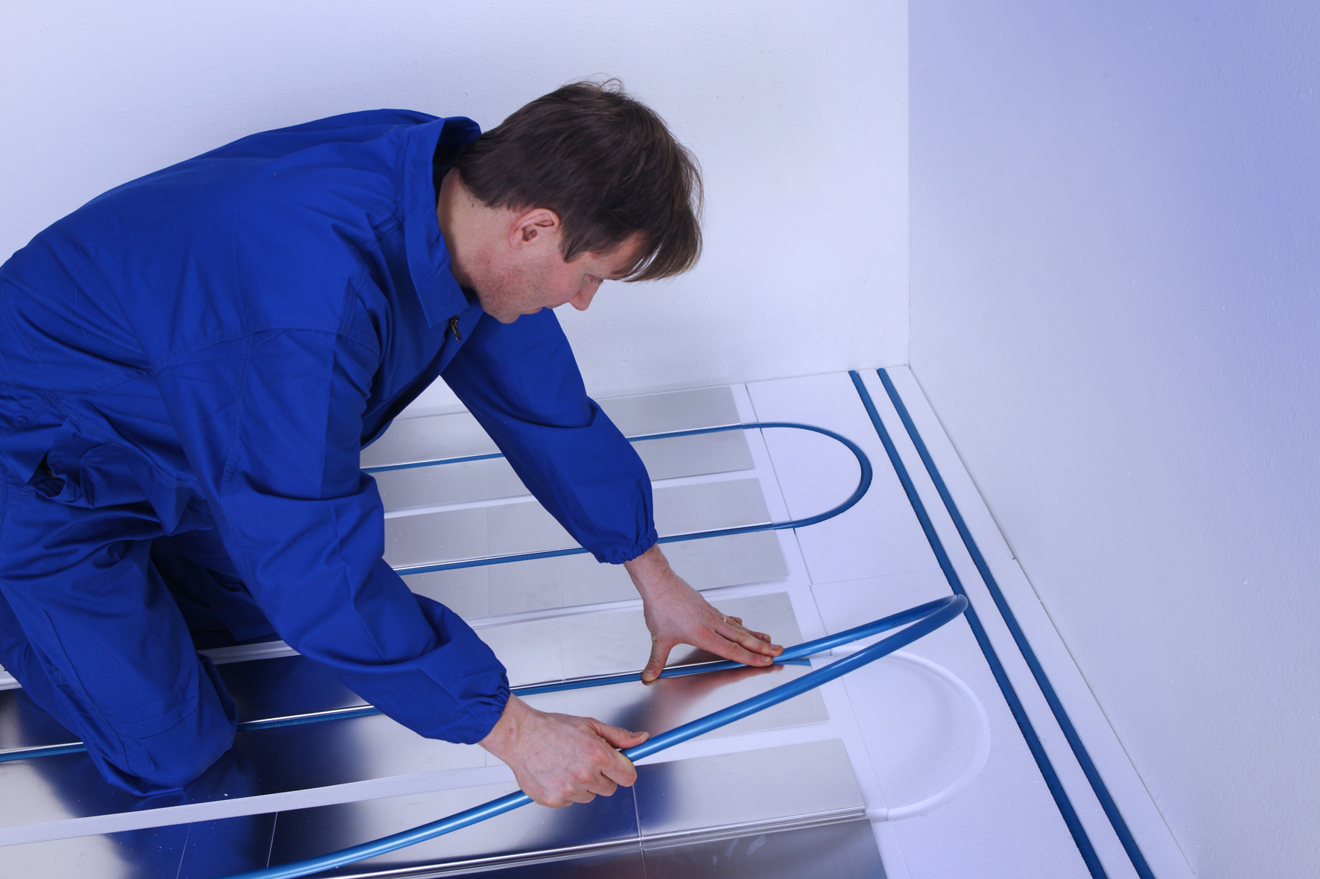

Flytande golv 12 och 18 är lämpliga på ytor där man önskar låg bygghöjd. Här kan du läsa mer om våra lågbyggande system.   Golvskivor av cellplast, EPS-skivor, med limmade aluminiumplåtar läggs ut på befintligt golv och ger en bygghöjd av 14 respektive 18 mm.

Golvskivorna är tillverkade med mycket hög tryckhållfasthet vilket möjliggör installation av tunna övergolv. Systemet för Flytande golv 12 har c/c-mått 200 mm och Flytande golv 18 finns i två utföranden, c/c 300 eller c/c 160 mm. Systemanvisning för Flytande golv 12 och 18

Golv ovan Flytande golv 12 eller 18

Flytande golv 12 och 18 fungerar bra med alla golvtyper, men tänk på att skikten som krävs mellan golvvärmesystem och färdigt golv kan variera. För detaljerade instruktioner se Golvkonstruktioner med golvvärme

• Trägolv
  Rekommendationen är att trägolv ska vara mellan 13-25 mm. Vid tunnare trägolv kan ett skikt av spånskivor läggas under trägolvet.


• Keramisk golvbeläggning i både torra utrymmen och våtutrymmen
  De keramiska plattorna måste vara minst 100 x 100 mm. Minst 12 mm tjockt skikt av fiberförstärkt avjämningsmassa.


• Plastmatta i både torra utrymmen och våtutrymmen
  I våtrum krävs ett minst 12 mm tjockt skikt av fiberförstärkt avjämningsmassa.

FLYTANDE GOLV 30, 50, 70

Thermotech förläggningssystem Flytande golv, för förläggning på bärande golv, består av golvskivor av cellplast, EPS-skivor, med en bygghöjd av 30, 50 eller 70 mm. Som värmeöverföring från golvvärmeröret till golvet används 0,5 mm aluminiumplåt. Golvskivan har mycket hög tryckhållfasthet för att möjliggöra tunna övergolv.

Vilken tjocklek på skiva som är lämplig beror på anläggningens förutsättningar och behovet av isolering. Ju sämre isolerat underlag desto tjockare skiva flytande golv rekommenderas. Systemanvisning för Flytande golv 30, 50,70

Golv ovan Flytande golv 30, 50 och 70

Flytande golv 30, 50 och 70 fungerar bra med alla golvtyper, men tänk på att skikten som krävs mellan golvvärmesystem och färdigt golv kan variera. För detaljerade instruktioner se Golvkonstruktioner med golvvärme

• Trägolv
  Rekommendationen är att trägolv ska vara mellan 13-25 mm. Vid tunnare trägolv kan ett skikt av spånskivor läggas under trägolvet.


• Keramisk golvbeläggning i både torra utrymmen och våtutrymmen
  Minst 12 mm tjockt skikt av fiberförstärkt avjämningsmassa.


• Plastmatta i torra utrymmen

SAMMANFATTNING

Thermotech ernjuder förläggningssystem för ingjutning i betong, bärande konstruktion på golvbjälkar och flytande förläggning på bärande golv. I sortimentet finns system för alla typer av projekt, storlekar och underlag. Vid renovering är rekommendationen att alltid rådgöra med en installatör som kan göra en bedömning av vilket system som bör användas utifrån förutsättningarna på plats.

De rekommenderade skikten mellan golvvärmesystem och färdigt golv ser olika ut beroende på vilket förläggningssystem som passar bäst, vilket typ av golv som ska läggas och om det är ett torrt utrymme eller ett våtrum. I Thermotechs folder Golvkonstruktioner med golvvärme finns detaljerad information.

Rådgör alltid med golvleverantören om val av golv. Om trägolv ska läggas hänvisar vi också till Golvbranschens (GBR) skrift Trägolv på golvvärme för anvisningar. Följ alltid gällande branschregler från AB Svensk Våtrumskontroll (GVK) och Golvbranschen (GBR).
