Kapacitet
Vid 50 W/m2 och 5°C temperaturfall.

Angivna längder avser längsta slinga.

Gäller samtliga versioner.

Rör 12 x 2 mm
Slinglängd 50 m
Kapacitet 200 m2

Rör 16 x 2 mm
Slinglängd 85 m
Kapacitet 200 m2

Rör 17 x 2 mm
Slinglängd 85 m
Kapacitet 200 m2

Rör 20 x 2 mm
Slinglängd 110 m
Kapacitet 200 m2

Primär anslutning
G20 c/c-mått 50 mm

Sekundär anslutning
G20, c/c-mått 50 mm

Termostatventil
M30 x 1,5

Påfyllning / Avtappning
G20 med lock

Stav
Rostfritt stål 1.4301

Termometer
Inbyggd i tillopp- och returstavar

Pump
Taco ES 15-60 130

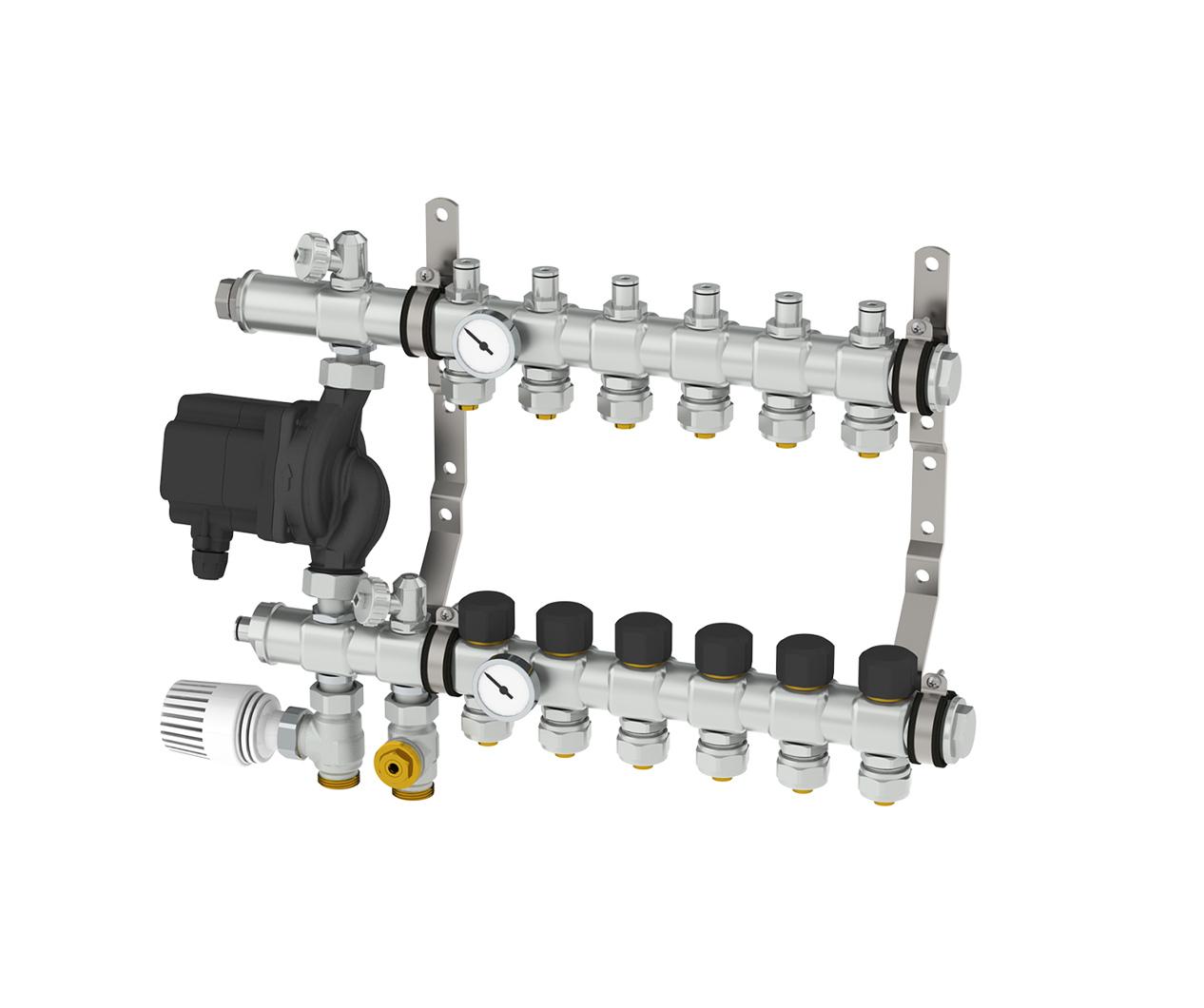

Ingående komponenter

• Konsol

• Cirkulationspump

• Strypventil

• Termostatventil

• Injusteringsventil

• Påfyllnings- och avtappningsanslutning

• Klämringskopplingar 17 mm

• Termometrar

• Skyddspåse

• Märkbrickor

• Dykrör

Mått

Bredd: 460 mm

Höjd: 365 mm
(Min 520 mm inkl. reglering)

Djup: 104 mm
(97 mm exkl termometer)
